2021 철도토목기사 필기 기출문제 - 5과목 철도보선관계법규 (철도보선기사)

오늘은 2021년 철도토목기사(철도보선기사) 필기 기출문제 풀이를 소개합니다. 이 글에선 5과목 철도보선관계법규 풀이만 소개하겠으며, 2과목 측량학, 3과목 응용역학은 비슷한 회차 토목기사와 똑같습니다. 측량학, 응용역학 두 과목 공부를 위해선 교재 구매를 추천합니다. 필기 시험에 합격하고 실기를 준비하신다면 아래 실기 기출문제 풀이에 중요한 457개 요소 정리된 글도 함께 읽어보는 걸 추천합니다.



[▼ 철도토목기사(보선기사) 실기 기출문제 457개 요점 정리 pdf]



철도토목기사(보선기사) 실기 기출문제 457개 요점 정리 pdf

오늘 소개할 자료는 철도보선기사(철도토목기사) 실기 자료입니다. 자격증 시험 대비 문제 457개가 총정리된 pdf 파일인데요. 글 바로 아래에서 무료로 다운로드할 수 있으며 출처는 스터디온입

coderlife.tistory.com

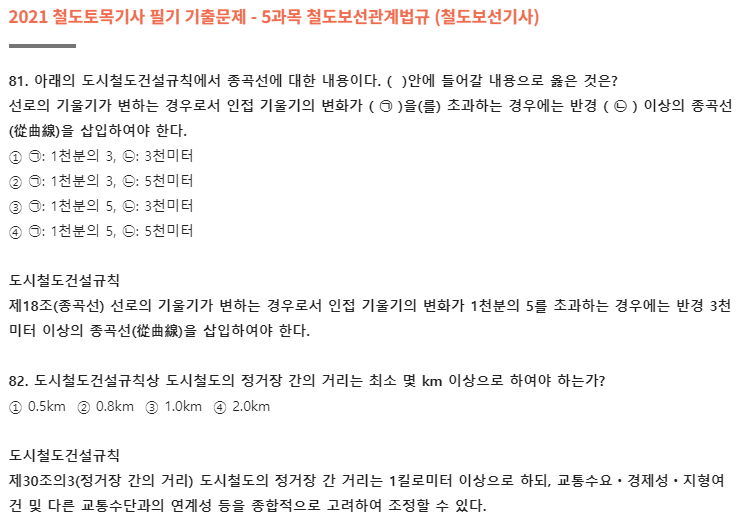

2021 철도토목기사 필기 기출문제 - 5과목 철도보선관계법규 (철도보선기사)

81. 아래의 도시철도건설규칙에서 종곡선에 대한 내용이다. (  )안에 들어갈 내용으로 옳은 것은?
선로의 기울기가 변하는 경우로서 인접 기울기의 변화가 ( ㉠ )을(를) 초과하는 경우에는 반경 ( ㉡ ) 이상의 종곡선(從曲線)을 삽입하여야 한다.
① ㉠: 1천분의 3, ㉡: 3천미터
② ㉠: 1천분의 3, ㉡: 5천미터
③ ㉠: 1천분의 5, ㉡: 3천미터
④ ㉠: 1천분의 5, ㉡: 5천미터

도시철도건설규칙
제18조(종곡선) 선로의 기울기가 변하는 경우로서 인접 기울기의 변화가 1천분의 5를 초과하는 경우에는 반경 3천미터 이상의 종곡선(從曲線)을 삽입하여야 한다.

82. 도시철도건설규칙상 도시철도의 정거장 간의 거리는 최소 몇 km 이상으로 하여야 하는가?
① 0.5km  ② 0.8km  ③ 1.0km  ④ 2.0km

도시철도건설규칙
제30조의3(정거장 간의 거리) 도시철도의 정거장 간 거리는 1킬로미터 이상으로 하되, 교통수요ㆍ경제성ㆍ지형여건 및 다른 교통수단과의 연계성 등을 종합적으로 고려하여 조정할 수 있다.

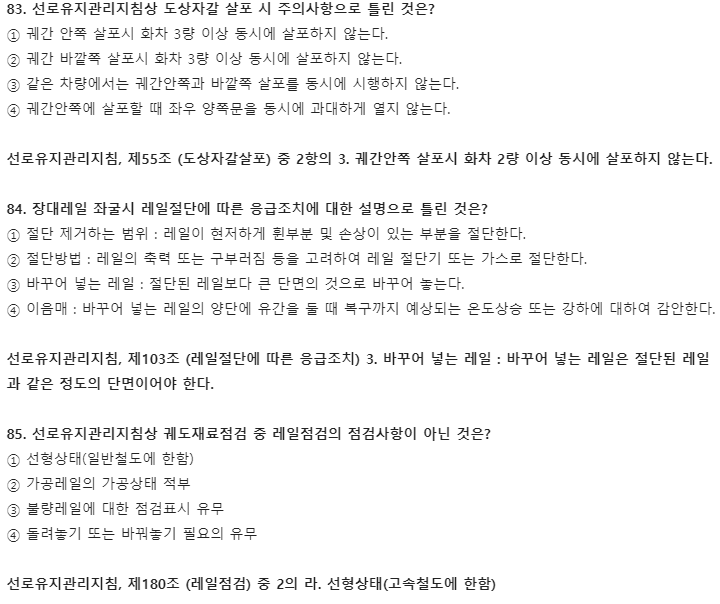

83. 선로유지관리지침상 도상자갈 살포 시 주의사항으로 틀린 것은?
① 궤간 안쪽 살포시 화차 3량 이상 동시에 살포하지 않는다.
② 궤간 바깥쪽 살포시 화차 3량 이상 동시에 살포하지 않는다.
③ 같은 차량에서는 궤간안쪽과 바깥쪽 살포를 동시에 시행하지 않는다.
④ 궤간안쪽에 살포할 때 좌우 양쪽문을 동시에 과대하게 열지 않는다.

선로유지관리지침, 제55조 (도상자갈살포) 중 2항의 3. 궤간안쪽 살포시 화차 2량 이상 동시에 살포하지 않는다.

84. 장대레일 좌굴시 레일절단에 따른 응급조치에 대한 설명으로 틀린 것은?
① 절단 제거하는 범위 : 레일이 현저하게 휜부분 및 손상이 있는 부분을 절단한다.
② 절단방법 : 레일의 축력 또는 구부러짐 등을 고려하여 레일 절단기 또는 가스로 절단한다.
③ 바꾸어 넣는 레일 : 절단된 레일보다 큰 단면의 것으로 바꾸어 놓는다.
④ 이음매 : 바꾸어 넣는 레일의 양단에 유간을 둘 때 복구까지 예상되는 온도상승 또는 강하에 대하여 감안한다.

선로유지관리지침, 제103조 (레일절단에 따른 응급조치) 3. 바꾸어 넣는 레일 : 바꾸어 넣는 레일은 절단된 레일과 같은 정도의 단면이어야 한다.

85. 선로유지관리지침상 궤도재료점검 중 레일점검의 점검사항이 아닌 것은?
① 선형상태(일반철도에 한함)
② 가공레일의 가공상태 적부
③ 불량레일에 대한 점검표시 유무
④ 돌려놓기 또는 바꿔놓기 필요의 유무

선로유지관리지침, 제180조 (레일점검) 중 2의 라. 선형상태(고속철도에 한함)

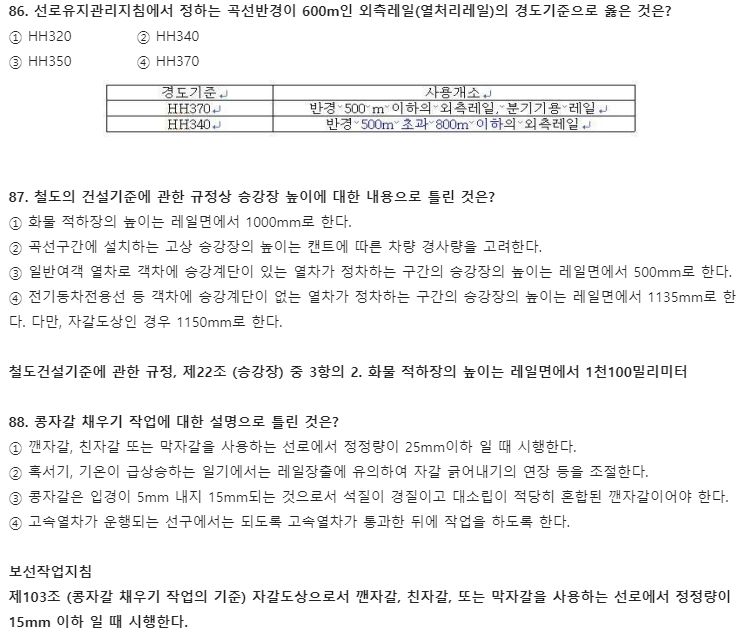

86. 선로유지관리지침에서 정하는 곡선반경이 600m인 외측레일(열처리레일)의 경도기준으로 옳은 것은?
① HH320            ② HH340
③ HH350            ④ HH370



87. 철도의 건설기준에 관한 규정상 승강장 높이에 대한 내용으로 틀린 것은?
① 화물 적하장의 높이는 레일면에서 1000mm로 한다.
② 곡선구간에 설치하는 고상 승강장의 높이는 캔트에 따른 차량 경사량을 고려한다.
③ 일반여객 열차로 객차에 승강계단이 있는 열차가 정차하는 구간의 승강장의 높이는 레일면에서 500mm로 한다.
④ 전기동차전용선 등 객차에 승강계단이 없는 열차가 정차하는 구간의 승강장의 높이는 레일면에서 1135mm로 한다. 다만, 자갈도상인 경우 1150mm로 한다.

철도건설기준에 관한 규정, 제22조 (승강장) 중 3항의 2. 화물 적하장의 높이는 레일면에서 1천100밀리미터

88. 콩자갈 채우기 작업에 대한 설명으로 틀린 것은?
① 깬자갈, 친자갈 또는 막자갈을 사용하는 선로에서 정정량이 25mm이하 일 때 시행한다.
② 혹서기, 기온이 급상승하는 일기에서는 레일장출에 유의하여 자갈 긁어내기의 연장 등을 조절한다.
③ 콩자갈은 입경이 5mm 내지 15mm되는 것으로서 석질이 경질이고 대소립이 적당히 혼합된 깬자갈이어야 한다.
④ 고속열차가 운행되는 선구에서는 되도록 고속열차가 통과한 뒤에 작업을 하도록 한다.

보선작업지침
제103조 (콩자갈 채우기 작업의 기준) 자갈도상으로서 깬자갈, 친자갈, 또는 막자갈을 사용하는 선로에서 정정량이
15mm 이하 일 때 시행한다.

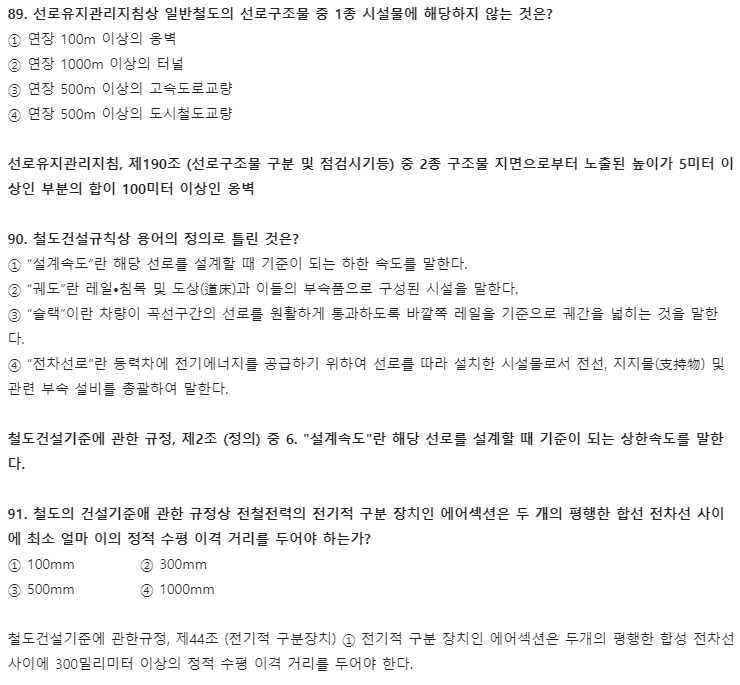

89. 선로유지관리지침상 일반철도의 선로구조물 중 1종 시설물에 해당하지 않는 것은?
① 연장 100m 이상의 옹벽
② 연장 1000m 이상의 터널
③ 연장 500m 이상의 고속도로교량
④ 연장 500m 이상의 도시철도교량

선로유지관리지침, 제190조 (선로구조물 구분 및 점검시기등) 중 2종 구조물 지면으로부터 노출된 높이가 5미터 이상인 부분의 합이 100미터 이상인 옹벽

90. 철도건설규칙상 용어의 정의로 틀린 것은?
① “설계속도”란 해당 선로를 설계할 때 기준이 되는 하한 속도를 말한다.
② “궤도”란 레일•침목 및 도상(道床)과 이들의 부속품으로 구성된 시설을 말한다.
③ “슬랙”이란 차량이 곡선구간의 선로를 원활하게 통과하도록 바깥쪽 레일을 기준으로 궤간을 넓히는 것을 말한다.
④ “전차선로”란 동력차에 전기에너지를 공급하기 위하여 선로를 따라 설치한 시설물로서 전선, 지지물(支持物) 및 관련 부속 설비를 총괄하여 말한다.

철도건설기준에 관한 규정, 제2조 (정의) 중 6. "설계속도"란 해당 선로를 설계할 때 기준이 되는 상한속도를 말한다.

91. 철도의 건설기준애 관한 규정상 전철전력의 전기적 구분 장치인 에어섹션은 두 개의 평행한 합선 전차선 사이에 최소 얼마 이의 정적 수평 이격 거리를 두어야 하는가?
① 100mm            ② 300mm
③ 500mm            ④ 1000mm

철도건설기준에 관한규정, 제44조 (전기적 구분장치) ① 전기적 구분 장치인 에어섹션은 두개의 평행한 합성 전차선 사이에 300밀리미터 이상의 정적 수평 이격 거리를 두어야 한다.

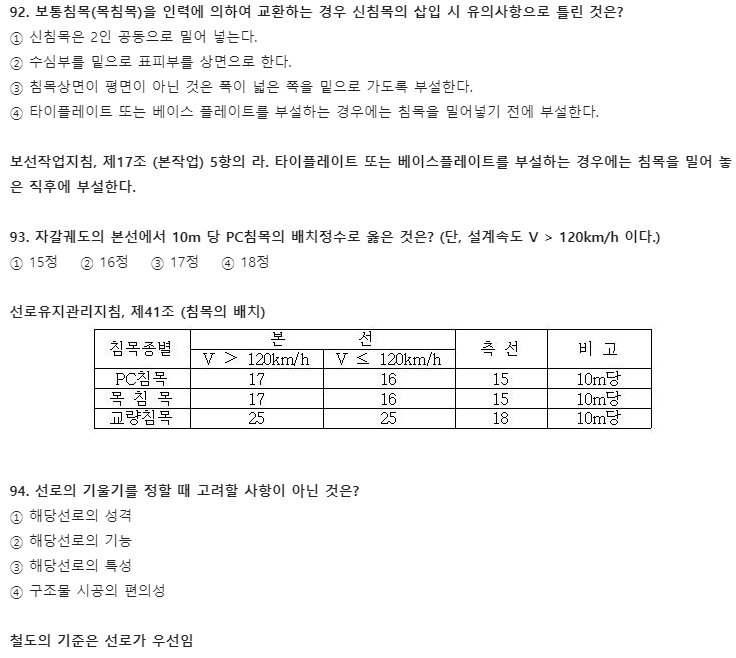

92. 보통침목(목침목)을 인력에 의하여 교환하는 경우 신침목의 삽입 시 유의사항으로 틀린 것은?
① 신침목은 2인 공동으로 밀어 넣는다.
② 수심부를 밑으로 표피부를 상면으로 한다.
③ 침목상면이 평면이 아닌 것은 폭이 넓은 쪽을 밑으로 가도록 부설한다.
④ 타이플레이트 또는 베이스 플레이트를 부설하는 경우에는 침목을 밀어넣기 전에 부설한다.

보선작업지침, 제17조 (본작업) 5항의 라. 타이플레이트 또는 베이스플레이트를 부설하는 경우에는 침목을 밀어 놓은 직후에 부설한다.

93. 자갈궤도의 본선에서 10m 당 PC침목의 배치정수로 옳은 것은? (단, 설계속도 V > 120km/h 이다.)
① 15정    ② 16정    ③ 17정    ④ 18정

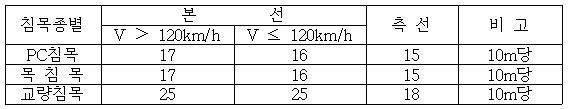

선로유지관리지침, 제41조 (침목의 배치)


94. 선로의 기울기를 정할 때 고려할 사항이 아닌 것은?
① 해당선로의 성격
② 해당선로의 기능
③ 해당선로의 특성
④ 구조물 시공의 편의성

철도의 기준은 선로가 우선임

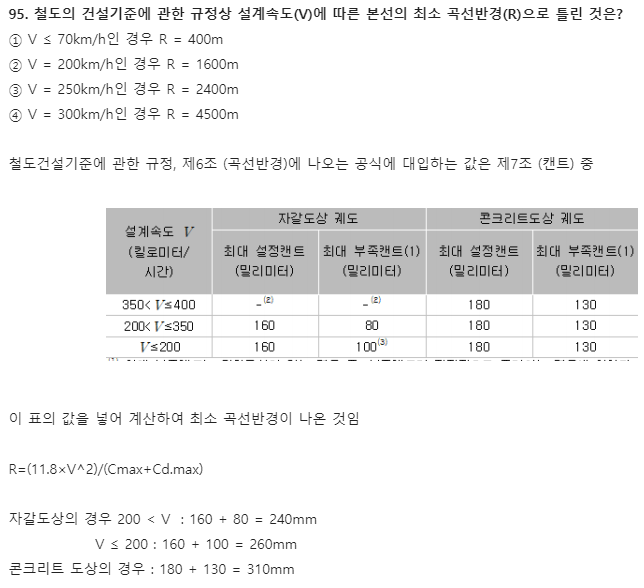

95. 철도의 건설기준에 관한 규정상 설계속도(V)에 따른 본선의 최소 곡선반경(R)으로 틀린 것은?
① V ≤ 70km/h인 경우 R = 400m
② V = 200km/h인 경우 R = 1600m
③ V = 250km/h인 경우 R = 2400m
④ V = 300km/h인 경우 R = 4500m

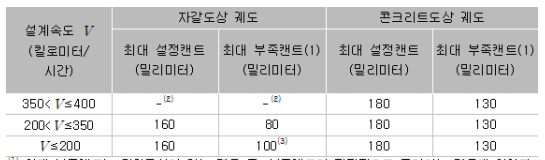

철도건설기준에 관한 규정, 제6조 (곡선반경)에 나오는 공식에 대입하는 값은 제7조 (캔트) 중




이 표의 값을 넣어 계산하여 최소 곡선반경이 나온 것임



R=(11.8×V^2)/(Cmax+Cd.max)


자갈도상의 경우 200 < V  : 160 + 80 = 240mm
                V ≤ 200 : 160 + 100 = 260mm
콘크리트 도상의 경우 : 180 + 130 = 310mm

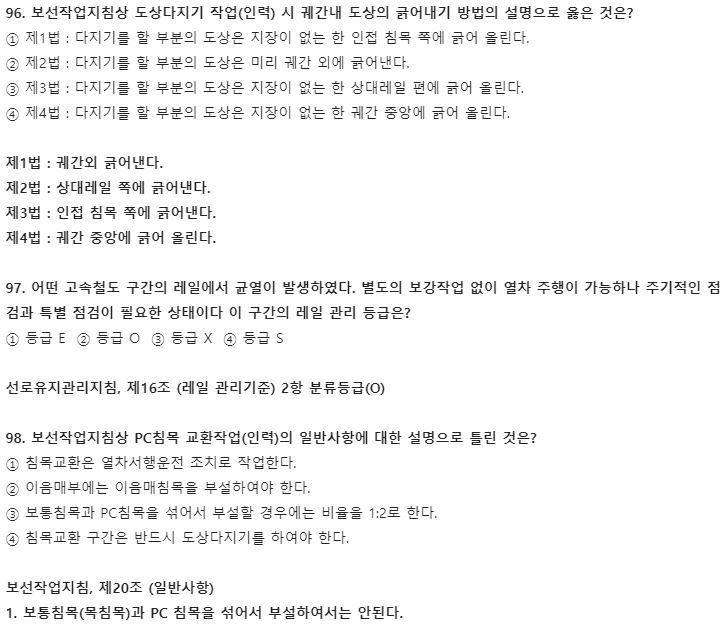

96. 보선작업지침상 도상다지기 작업(인력) 시 궤간내 도상의 긁어내기 방법의 설명으로 옳은 것은?
① 제1법 : 다지기를 할 부분의 도상은 지장이 없는 한 인접 침목 쪽에 긁어 올린다.
② 제2법 : 다지기를 할 부분의 도상은 미리 궤간 외에 긁어낸다.
③ 제3법 : 다지기를 할 부분의 도상은 지장이 없는 한 상대레일 편에 긁어 올린다.
④ 제4법 : 다지기를 할 부분의 도상은 지장이 없는 한 궤간 중앙에 긁어 올린다.

제1법 : 궤간외 긁어낸다.
제2법 : 상대레일 쪽에 긁어낸다.
제3법 : 인접 침목 쪽에 긁어낸다.
제4법 : 궤간 중앙에 긁어 올린다.

97. 어떤 고속철도 구간의 레일에서 균열이 발생하였다. 별도의 보강작업 없이 열차 주행이 가능하나 주기적인 점검과 특별 점검이 필요한 상태이다 이 구간의 레일 관리 등급은?
① 등급 E  ② 등급 O  ③ 등급 X  ④ 등급 S


선로유지관리지침, 제16조 (레일 관리기준) 2항 분류등급(O)

98. 보선작업지침상 PC침목 교환작업(인력)의 일반사항에 대한 설명으로 틀린 것은?
① 침목교환은 열차서행운전 조치로 작업한다.
② 이음매부에는 이음매침목을 부설하여야 한다.
③ 보통침목과 PC침목을 섞어서 부설할 경우에는 비율을 1:2로 한다.
④ 침목교환 구간은 반드시 도상다지기를 하여야 한다.

보선작업지침, 제20조 (일반사항)
1. 보통침목(목침목)과 PC 침목을 섞어서 부설하여서는 안된다.

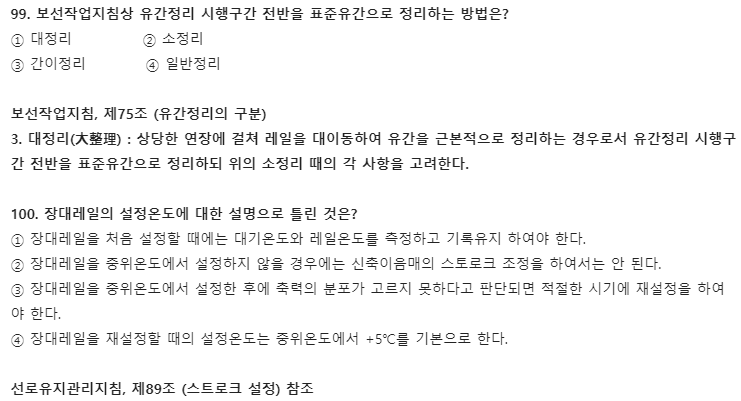

99. 보선작업지침상 유간정리 시행구간 전반을 표준유간으로 정리하는 방법은?
① 대정리             ② 소정리
③ 간이정리           ④ 일반정리

보선작업지침, 제75조 (유간정리의 구분)
3. 대정리(大整理) : 상당한 연장에 걸쳐 레일을 대이동하여 유간을 근본적으로 정리하는 경우로서 유간정리 시행구간 전반을 표준유간으로 정리하되 위의 소정리 때의 각 사항을 고려한다.

100. 장대레일의 설정온도에 대한 설명으로 틀린 것은?
① 장대레일을 처음 설정할 때에는 대기온도와 레일온도를 측정하고 기록유지 하여야 한다.
② 장대레일을 중위온도에서 설정하지 않을 경우에는 신축이음매의 스토로크 조정을 하여서는 안 된다.
③ 장대레일을 중위온도에서 설정한 후에 축력의 분포가 고르지 못하다고 판단되면 적절한 시기에 재설정을 하여야 한다.
④ 장대레일을 재설정할 때의 설정온도는 중위온도에서 +5℃를 기본으로 한다.

선로유지관리지침, 제89조 (스트로크 설정) 참조



철도토목기사(철도보선기사) 필기 기출문제(철도공학) 그림 파일

철도토목기사(철도보선기사) 필기 기출문제(철도공학) 그림 파일.zip
0.40MB



2021 철도토목기사(철도보선기사) 5과목 필기 풀이는 바로 위에 zip 파일에 있고요. zip 파일 내용은 아래처럼 시험 답안과 문제들입니다. 보기 편하신대로 확인하시기 바랍니다







2021년 철도보선기사(철도토목기사) 실기 일정
실기원서접수(휴일제외) 2021.06.14 ~ 2021.06.17
실기시험 2021.07.10~2021.07.24
최종합격자 발표일 2021.08.20
